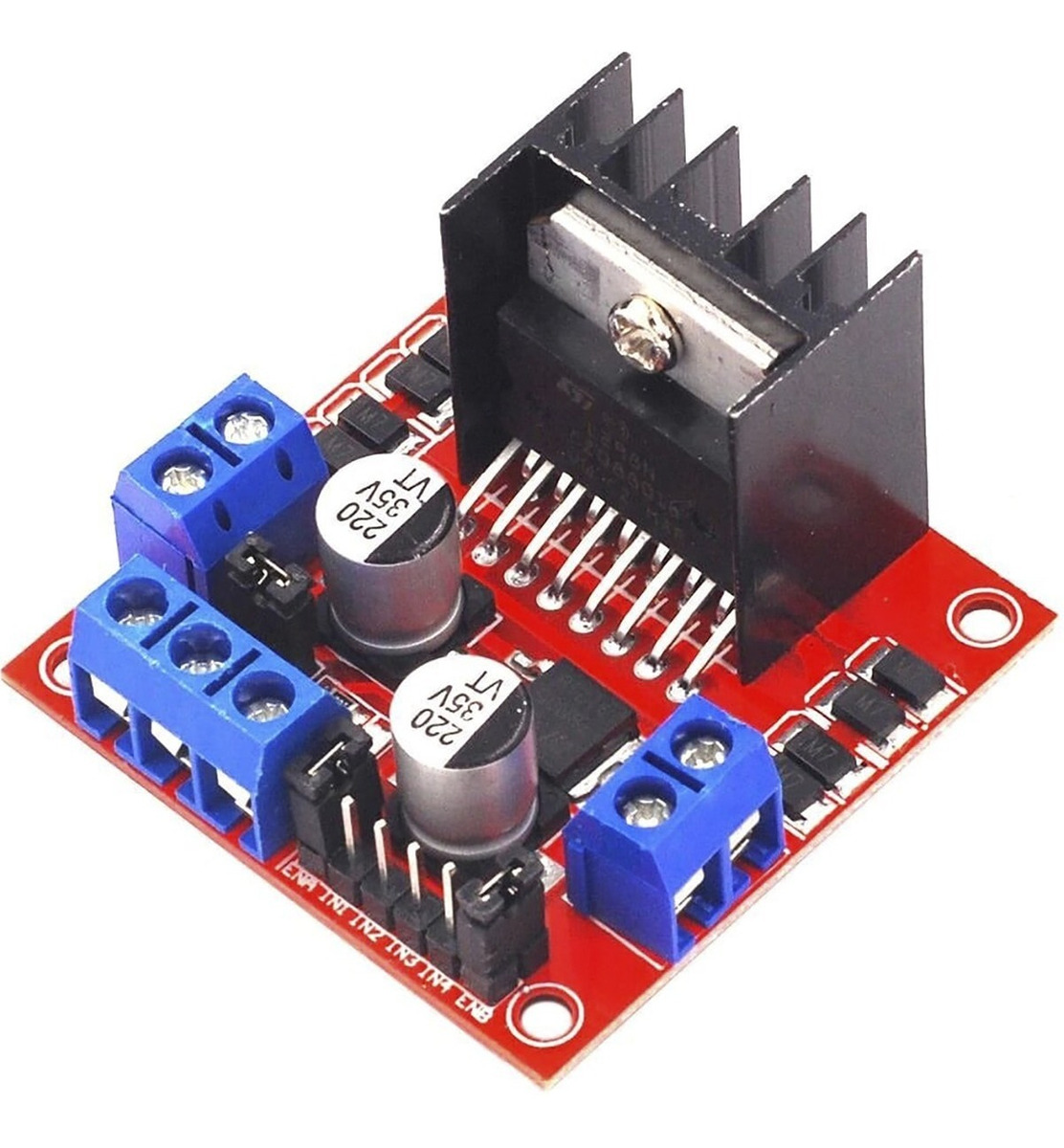

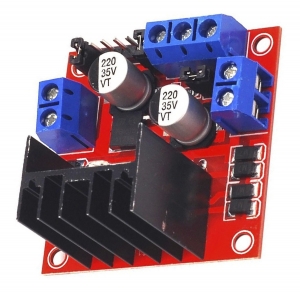

Modulo puente H
Este módulo es el
complemento ideal para proyectos de robótica y Router CNC.
Permite
controlar hasta 2 motores de corriente continua o un motor paso a paso bipolar.
También permite controlar un motor paso a paso unipolar configurado como
bipolar de forma muy sencilla y eficaz.
Además permite controlar el sentido de giro y
velocidad mediante señales TTL que se pueden obtener de microcontroladores y
tarjetas de desarrollo como Arduino, Raspberry Pi y lauchpads de Texas
Instruments.
ESPECIFICACIONES TÉCNICAS
• Voltaje de funcionamiento: 6 ~ 35 V
• Voltaje de alimentación, mínimo de 5 V
• Corriente máxima 2 A
• Posee dos entradas, una de 5 V para
controlar la parte lógica y otra para alimentar las salidas al motor, que
pueden ser de 5 V o más
• La tarjeta tiene la opción de habilitar un
regulador LM7805 integrado en ella para alimentar la parte lógica con lo que se
puede alimentar la tarjeta con 12 V por ejemplo.
• Posee 6 entradas de control
• Admite entradas de señal PWM para el control
de velocidad.
• Salidas: para 2 motores de DC o para un
motor bipolar paso a paso.
CARACTERÍSTICAS
•
Dimensiones: 43 x 26 x 43 mm
• Peso: 26 g
